Расширительный бак для отопления – все, что вам нужно знать

В работе системы отопления периодически происходит повышение и понижение температуры теплоносителя. Особенностью воды, как жидкости, является расширение при нагреве. Теплоноситель не сжимается, что приводит к увеличению давления во всем отопительном контуре. Избежать скачков давления позволяет расширительный бак для отопления.

Функциональное предназначение расширительного бака позволяет изымать из контура излишки воды, тем самым уменьшая давление в системе.

При пониженном его показателе теплоноситель возвращается в отопительный контур. Такое действие бака позволяет сохранить в целостности трубопроводы. Созданная схема для обогрева дома с расширительным баком имеет более длительный срок эксплуатации.

Виды устройства

Расширительный бак для отопления бывает двух типов:

1. Открытый — имел широкое распространение в недавнем прошлом для систем с естественной циркуляцией. Он прост в использовании, но имеет определенные минусы, связанные с окислением материала, необходимости пополнения теплоносителя.
2. Закрытый — применяется в системах с циркулярным насосом. Устройство расширительного бака для отопления выглядит как закрытый прибор с мембранным разделением. Оно создает два отсека для сжиженного газа и теплоносителя. Тогда, когда в системе поднимается температура, лишний теплоноситель попадает внутрь емкости.

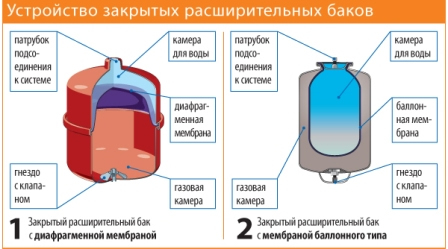

Пояснение устройства закрытого бака

Расчет объема бака

При выборе расширительного бака для системы отопления помимо определения основного вида изделия, необходимо четко установить объем для эффективной работы.

Формула для определения объемов бака выглядит так:

K=(KE x Z)/N.

Детально разберем формулу:

1. КЕ — объемы всех элементов входящих в отопительный контур.
2. Z — показатель расширения теплоносителя.
3. N — эффективность мембранного бака.

КЕ рассчитывается по средним показателям, что на 1кВт мощности приборов приходится 15 литров воды. Например, если мощность составляет 20 кВт, то показатель КЕ будет равняться 20х15=300 л. Объем отопительной системы равен 300 л.

Расширение воды — это постоянное значение, равное 4%. Если в контуре используется этиленгликоль, то показатель рассчитывается по формуле 10%-4% х 1,1 = 4,4% или 20%-4%*1,2=4,8%.

Показатели работы бака задаются производителем, но данное значение можно рассчитать самому.

Формула такая:

N=(DV-DS)/(DV+1)

1. DV обозначает допустимый показатель давления для автономной системы. Обычно он не более 3 бар.
2. DS — значение равняется 0,5 бар.

Расчет для бака будет составлять:

N = (2.5-0.5)/(2.5+1)=0.57

Итого:

K = (300 x 4%)/0.57 = 21 л

Соответственно из полученных расчетов объем расширительного бака должен составлять не менее 21 л. Оборудование выбирается с запасом до 25 л.

Следует помнить о возможности погрешности подсчетов. Более точный объем способны вычислить специалисты и проектировочные бюро.

Для получения расчетов они используют специальные программы, учитывающие все возможные погрешности и условия, влияющие на функционирование отопительной системы.

Получение подобных данных является дорогостоящей услугой. Поэтому пред тем, как купить расширительный бак отопления, следует произвести самостоятельные расчеты, либо обратиться к специалистам.

Монтаж оборудования

Установка расширительного бака производится в зависимости от его типа.

Устройство открытого типа обязательно монтируется в высшей точке контура. Если используется закрытая емкость, то установка ее производится согласно инструкции, выбирается наиболее удобное место, но не в непосредственной близости от циркулярного насоса.

Для установки прибора необходимо подготовить систему. Останавливается работа котла. Краны приводятся в состояние блокировки воды, поступающей к отопительным приборам. Затем сливается теплоноситель из радиаторов.

Для трубопроводов из полипропиленовых труб используется прибор для спаивания. Для возможности дальнейшего ремонта или установки нового бака в качестве фитинга используют американку, которую возможно в дальнейшем разомкнуть без резки и спиливания. На соединения наносят уплотнительную пасту и закручивают элементы фитинга.

На следующем этапе паяется труба, тройник и запорный кран. Использование элементов дает возможность в дальнейшем ремонтировать емкость без слива теплоносителя.

Специалисты рекомендуют устанавливать бак у стены на полу. Если это невозможно, то изделие необходимо надежно зафиксировать. На заключительном этапе монтажа производиться настройка расширительного бака для отопления под оптимальное давление.

Нужно ли ставить расширительный бак для отопления?

Устройство позволяет избежать негативных последствий высокого давления, создаваемого при повышении температуры теплоносителя. В целостности остаются трубопроводы и другие элементы отопительного контура.

Возникновение аварии в зимний период создаст массу проблем и дополнительные затраты на ремонт системы. Устанавливая расширительный бочок, вы тем самым продлеваете срок эксплуатации всего оборудования.
