Подключение батарей отопления: популярные варианты

При ремонте квартиры или при установке батарей отопления где-то в новом доме, встает вопрос о правильном подключении батареи отопления. Есть несколько предлагаемых схем подключения, которые не сильно отличаются, но выбирают их в зависимости от систем отопления, расположения радиаторов, а также от эстетики интерьера. Правильная схема поможет сохранить теплоотдачу, неправильное подключение лишь поможет впустую растратить драгоценное тепло.

Итак, рассмотрим предлагаемые схемы подключения для батарей отоплений.

Боковое подключение

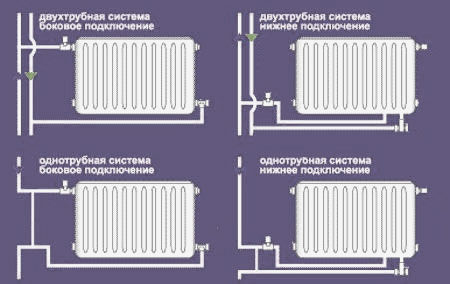

На рисунке — схема бокового подключения

Это схема, при которой верхний и нижний патрубки размещаются по одной только стороне батареи. Данное подключение считается наиболее выгодным и здесь вода вводится через верх и выходит сквозь нижний патрубок. Чаще всего этот вариант используется в квартирах.

Диагональное подключение

Выгодна когда батарея большая, вода в ней проходит через один патрубок вверху, а выходит сквозь нижний, параллельный верхнему.  Это подключение менее эффективно чем боковое, но оправдывает себя при больших (более двенадцать секций) батареях.

Нижнее подключение

Принцип диагонального подключения

Часто оно используется в загородных домах, так как при нем можно скрыть проводку труб под полом. Здесь оба патрубка находятся внизу. Также стоить отметить, что вариант не слишком эффективен.

Еще использует системы подключения батарей с байпасом. Это происходит в том случае, когда нужно регулировать температуру в каждом помещении при однотрубной системе обогрева. Байпас представляет собой перемычку между верхним и нижним патрубком, и помогает контролировать теплоотдачу, даже когда оба вентиля закрыты.

Поговорим еще о видах систем отопления

Всего есть два вида таких систем: однотрубная и двухтрубная:

1.

   Принцип нижнего подключения

   Однотрубная самая простая. Ее принцип используется в системах отопления многоквартирных домов, где теплая вода проходит вверх по радиаторам, расположенным в квартирах. Но данная система отопления имеет свои недостатки, так как в ней невозможно настроить температуру обогревателей и для этого нужно устанавливать другие конструктивные составляющие.

2. Двухтрубная система более эффективна и подойдет тем, кто подключает батареи в частном доме. При такой системе горячая вода входит в одну трубу, а выходит уже в другую в противоположной стороне. При этом батарея нагревается одинаково, и контролируется тепло при помощи специального вентиля, который вмонтирован в трубу радиатора.

Что делать, когда нужно отключить тепло?

Теперь со схемами подключения и видами отопления батареи мы разобрались, но что делать в случае когда, наоборот, нужно эти батареи отключить?  Это может быть тот же ремонт, или демонтаж и установка более нового и эффективного вида радиаторов и желание провести автономное подключение.

Бывают случаи, и довольно частые, когда жильцам отказывают в отключении теплоподачи. По какой схеме действовать чтобы отключить батареи отопления? Прежде всего нужно обратиться в ЖЕК с такой просьбой. Если вам отказывают несмотря на всю правоту и законность вашего требования тогда нужно требовать отказное письмо и смело обращаться в суд.

Управляющая компания, которая занимается обслуживанием коммуникаций дома, — это коммерческая организация, которую нанимают владельцы квартир. Закон гласит, что выбор этой самой компании, осуществляемый владельцами квартир, и это всего лишь обслуживающая организация.

Как всегда в таких случаях, отношения жильцов и компании, предоставляющей услуги, регулируется договором, где прописаны все права и обязанности сторон. И потому вы можете смело обращаться к такому договору, если ваши права не соблюдаться.
