Водяное отопление пола своими руками или «подпольное» утепление квартиры

Утепление жилья является одним из важнейших этапов подготовки к холодному времени года. В данной проблеме хорошо помогают тёплые полы. Они создают ощущение уюта, комфортную температуру в доме. Также значительно экономят семейный бюджет.

Водяное отопление пола своими руками может сделать практически каждый, кто имеет незаурядные строительные способности, терпение и немного свободного времени.

Система тёплого пола состоит из полипропиленовых или металлопластиковых труб, которые уложены по схеме специально разработанного проекта. По трубам движется теплоноситель, в данном случае – вода. За счёт того, что температуру воды можно регулировать, есть возможность устанавливать температуру в помещении.

Расчёт материалов для такой системы отопления

Перед монтажом водяного тёплого пола, производится его расчёт.

Для этого нужно на листе бумаги расчертить план помещения в масштабе 1 м = 2 см. Далее нужно вычислить диаметр труб и шаг их расположения. Для этого нужно учитывать, что площадь обогрева не должна быть более двадцати квадратных метров. Один круг должен длиться менее 100 м, поэтому однотрубное водяное отопление тёплых полов (подобно радиаторному) сделать своими руками практически нереально. Рассчитывая систему обогрева, нужно также обращать внимание на участки возле окон и дверей, где находятся основные места теплопотерь. Именно поэтому труба должна помещаться вдоль окна. При этом труба размещается на расстоянии 20 см от стены. Элементы контура располагаются друг от друга на промежутке около полуметра. При проектировке размещения труб, учитывайте, что под мебелью их лучше не располагать, так как, например, дерево под действием температуры усыхается.

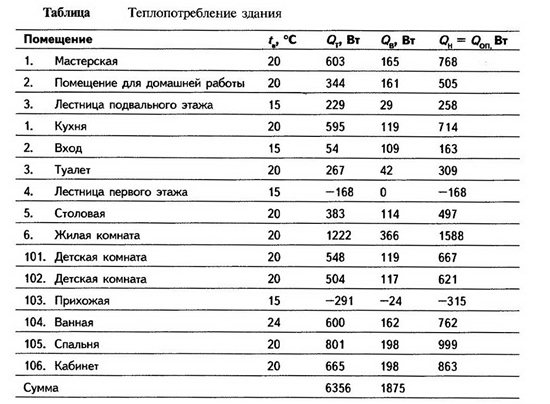

Как рассчитать теплопотребление различных частей здания

Не забываем учитывать различное теплопотребление

Для количественного подсчёта труб измеряется их длина,  полученный результат нужно умножить на коэффициент (относительно масштаба) и прибавить 2-3 м для подводки на стояк. Количество подложки должно соответствовать площади помещения.

Спроектировать монтаж тёплого пола поможет множество онлайн программ, которые легко можно найти в интернете.

Пошаговая установка системы отопления

Водяной пол можно провести самостоятельно от центрального отопления, при этом данный процесс обязательно согласовывается со специализированными органами.

При монтировании отопления необходим определённый состав оборудования.

Это:

  1. Водонагревательный котёл с нагнетающим насосом.
  2. Шаровые клапаны для входа котла.
  3. Коллектор для настройки и регулировки тёплого пола.
  4. Трубы для разводки.
  5. Трубы для укладки на пол.
  6. Тройники для подсоединия труб (фитинги).

Для начала устанавливается коллектор. Он должен находиться на равном расстоянии от всех конечных потребителей. Так, если планируется обогрев двух и более комнат, коллектор должен устанавливаться посередине.

Лучше всего оборудование разместить в специально сделанной нише. Таким образом, прибор не будет занимать лишнюю площадь  помещения, и влиять на дизайн комнаты.

После установки коллектора, в него вводится подающий и обратный трубопровод. На концах обоих трубопроводов устанавливаются шаровые краны. При помощи компрессионного тройника к трубопроводам присоединяется запорная арматура.

Полученную установку нужно прикрепить к коллекторной рейке, от которой отходит множество отводящих патрубков. Они необходимы для подключения трубопроводов, образующих контур тёплого пола. Созданный на противоложной стороне коллекторной гребёнки просвет можно закупорить обычной заглушкой.

Стяжка и теплоизоляция

Перед монтированием обогрева обязательно нужно сделать стяжку в 3-5 см. Если вы планируете стелить на тёплый пол паркет, либо ламинат, она должна быть достаточно тонкой.

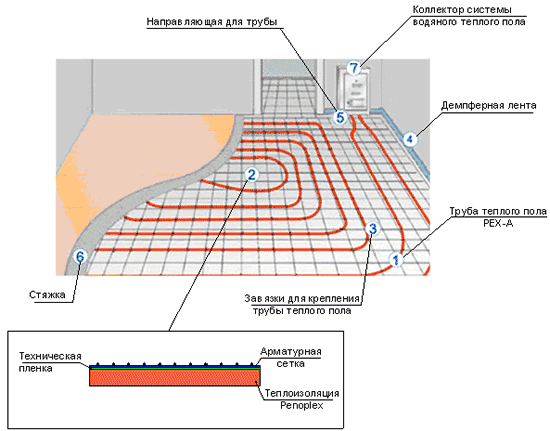

Зачем нужна теплоизоляция под теплый пол на водной основе

Схема теплоизоляции и армирования

Для начала на пол укладывается теплоизоляционный материал. Он нужен для того, чтобы тепло от трубы шло только вверх. Сверху для гидроизоляции укладывается обычная полиэтиленовая плёнка. Далее по границам всего помещения, а так же по участкам нужно выложить демпферную ленту. Она компенсирует тепловое расширение стяжки.

Далее поверхность пола нужно проармировать сеткой 150х150. На арматуру укладываются трубы, согласно составленному проекту. К арматуре трубы крепятся при помощи хомутов. На стыках швов одеваются ещё гофрированные трубы. Далее делается опресовка труб под давлением 0,3-0,4 Мпа. Процесс опресовки должен длиться не менее суток.

Через сутки можно делать заливку бетонной стяжки. Бетонный слой должен быть толщиной около 5 см. после высыхания стяжки можно укладывать напольное покрытие.

Стоит сказать, что сегодня множество фирм занимаются установкой тёплых полов. В большинстве работа выполняется качественно в течение нескольких дней. Цена на установку водяных полов отопления зависит от размера помещения и сложности работы.
