Если вы решили самостоятельно разработать проект отопительной системы в собственном доме, то вам непременно придётся столкнуться с таким понятием как расширительный бак. Ведь он является неотъемлемой частью любой системы отопления.
Для того, чтобы разобраться в вопросе о том, что такое расширительный бак, для чего он предназначен и как производится установка расширительного бака в системе отопления, остановимся для начала на основных понятиях. Это позволит нам запастись определённым объёмом информации, необходимой при выборе соответствующего оборудования.
Название говорит само за себя. Бак предназначен для расширения. Любой теплоноситель, наполняющий систему отопления, при нагреве расширяется. А это, в свою очередь влечёт, за собой увеличение давления в системе.
Как же это предотвратить? При помощи резервуара с воздухом, который обладает способностью легко сжиматься. Именно благодаря этой способности воздуха и не произойдёт значительного скачка давления.
Весь объём увеличенного теплоносителя перейдёт в расширительный бак. А в случае его отсутствия горячая вода или выльется из системы, или произойдёт разрыв одного из её элементов в зависимости от типа отопительной системы.
Разобравшись в том, для чего предназначен этот элемент системы, перейдём к вопросу о его монтаже.
Здесь сразу отметим, что следует различать два вида систем отопления:
Монтаж расширительного бака в обеих системах имеет свои особенности. Рассмотрим их более детально.
Открытая система отопления очень популярна. Ведь её просто установить и обслуживать. Кроме того, она достаточно эффективна и её цена сравнительно низка. Но отапливать таким образом можно только небольшие площади.
Пример бака в открытой системе
Открытые расширительные баки представляют собой обыкновенный бак. В его днище вмонтировано резьбовое соединение, посредством которого оборудование соединяется с остальными элементами системы.
Баки могут быть даже не закрыты крышкой. Поэтому вы с лёгкостью сможете всегда пополнить уровень воды в случае её испарения. Для этой цели можно подвести к баку воду из водопровода или просто заливать воду при помощи подручных средств, например, ведра.
Ориентиром в данном случае может служить схема установки расширительного бака, расположенная ниже.

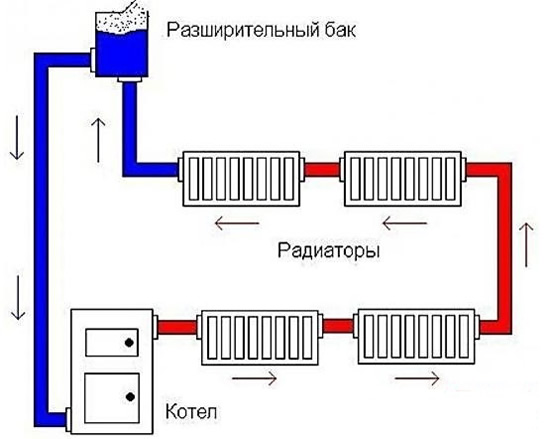

Схема установки оборудования для открытой системы
Открытая система отопления является, по сути, одним сосудом больших размеров с непростой формой. При проектировании такой системы необходимо помнить, что нагретая вода должна как можно быстрее продвигаться вверх и самотёком сливаться через отопительные приборы.
Следовательно, монтаж расширительного бака нужно произвести в самой верхней точке отопительной системы. Так как пузырьки воздуха всегда стремятся вверх. Расширительные баки открытых отопительных систем устанавливают на чердаке или рядом с котлом на высоте не меньше 2,7 метров. В первом случае нужно предусмотреть утепление чердака во избежание замерзания бака в холодное время года.
В систему открытого типа может быть вмонтирован циркуляционный насос. Место его установки не зависит от типа системы. В обеих системах он обычно вмонтирован вблизи котла со стороны подачи холодной воды.
Важно. Необходимо правильно рассчитать размер расширительного бака во избежание разрыва труб. Его объём должен составлять не меньше 5 % от объёма отопительной системы. Однако следует помнить, что в случае использования циркуляционного насоса расширительная ёмкость должна вмещать как минимум 15 литров.В данном случае необходим более грамотный подход к выбору бака и его установке.
Пример оборудования в закрытой системе
В закрытых системах используют мембранные расширительные баки. Корпус изготавливают из стали. В нём имеются две полости, которые разделены резиновой мембраной. В одной полости находится воздух, в другой — теплоноситель. Нагреваясь, теплоноситель расширяется и поступает в расширительный бак, сжимая при этом воздух.
Закрытый бак препятствует испарению теплоносителя, поэтому нет необходимости постоянно подпитывать систему отопления.
Как правило, расширительный бак закрытой отопительной системы устанавливают в котельной рядом с котлом.

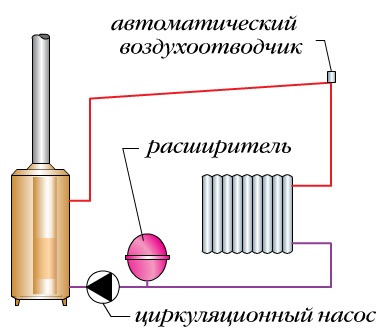

Схема расположения оборудования в закрытой системе
При выборе места инсталляции старайтесь следовать следующим правилам:
Вот основные из них:
Два правила, которые помогут вам выбрать расширительный бак нужного объёма и рассчитать необходимый объём воды:
Надеемся, что наша информация будет для вас полезной. Желаем удачи, тепла и уюта вашему дому!
