Твердотопливные котлы отопления: плюсы и минусы использования

При наличии такой альтернативы, как газовые или электрические водонагреватели твердотопливные котлы отопления также остаются популярными среди потребителей. Особенно часто их устанавливают в загородных домах и дачах. Некоторые неудобства в эксплуатации в сравнении с экономичностью не является существенным фактом для отказа от такого оборудования.

Чем они привлекательны и по какому принципу работают рассмотрим далее.

Виды твердотопливных отопительных котлов

В целом выделяют четыре вида котлов:

  1. Классические (чугунные).
  2. Пиролизные.
  3. Пеллетные.
  4. Котлы длительного горения.

Теперь рассмотрим каждую позицию более подробно.

Классические (чугунные) котлы

Первый вид оборудования сжигает дрова и уголь. Чаще всего его устанавливают в домах сезонного пребывания или дачах, то есть там, где человек бывает не постоянно, а периодически.

Преимущества котла:

  • Стоит недорого.
  • Экономный при эксплуатации (маломощный агрегат требует немного топлива).
  • Простой в обслуживании и работе.
  • Обладает высокой надежностью.
  • Может работать на отходах древесного производства (опилки, обрубки).
  • Не зависит от электричества.

Исходя из преимуществ, вариант классических твердотопливных котлов отопления очень привлекателен.

Но в них есть и некоторые недостатки:

  • Для его эксплуатации нужен запас топлива, для хранения которого понадобится помещение.
  • Дрова или уголь нужно подкидывать каждые 5 – 6 часов.
  • Дымовыводящие каналы и золу нужно регулярно чистить, иначе производительность тепла будет снижаться.
  • Классические котлы могут использоваться в системах открытого типа с естественной циркуляцией.

Устройство и принцип работы агрегата классического типа

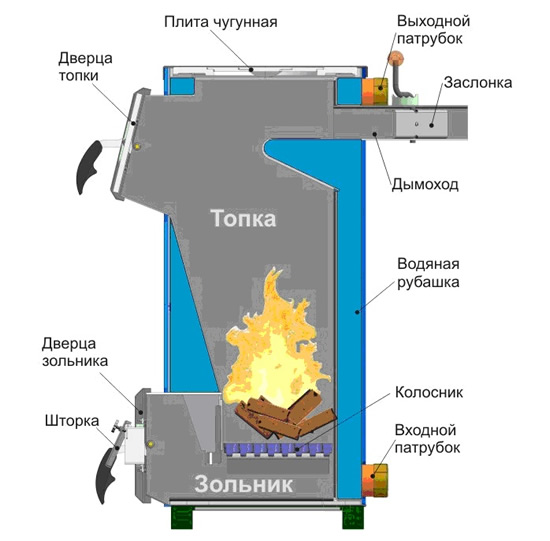

Примерная схема устройства дровяного котла приведена на картинке ниже.

Как работает котел на дровах

Пояснение принцип работы двровяного котла (клик — для увеличения)

Топка располагается в центре теплообменника. В ней сгорают дрова или уголь с помощью принудительного поддува.

Выделяемое тепло подогревает топку и теплообменник, который, в свою очередь, нагревает теплоноситель (водяную рубашку). Нагреваясь, теплоноситель расширяется и начинает под давлением двигаться к выходному патрубку. Таким образом начинается естественная циркуляция отопления.

Пиролизные котлы: нюансы по их использованю

Главное отличие пиролизного котла от чугунного – наличие двух камер сгорания.

Он обладает следующими преимуществами:

  • Более длительное время горения (10 часов), есть возможность закладывания древесины раз в сутки.
  • Не образуется сажа на стенках дымохода и камеры, соответственно, его не нужно часто чистить.
  • Имеет высокий КПД.
  • Образует меньше продуктов сгорания, чем чугунный вариант.
  • Есть возможность регулировки мощности.

К недостаткам этого агрегата относятся большие размеры и зависимость от энергии.

Устройство и принцип работы пиролизного котла

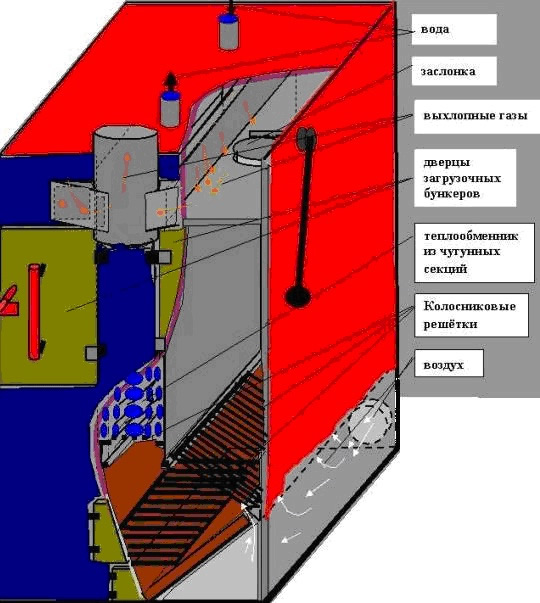

Приведем пример устройства твердотопливного котла отопления данного типа.

Как работает пиролизный котел отопления

Картинка поясняет работу пиролизного котла

Древесина закладывается в нижний отсек (желательно, чтобы они были достаточно сырыми). Там топливо тлеет и выделяет газ, который под воздействием высокой температуры стремится в верхний отсек. В нем газ сгорает, нагревая при этом теплообменник.

Продукты горения газа выходят через дымоходный канал. Циркуляция происходит, как и в предыдущем варианте.

В качестве примера рассмотрим принцип работы твердотопливного пиролизного котла «Буржуй-К», его КПД составляет 82-92%. Котел работает на древесине, брикетированном топливе, угле, пеллетах.

Пеллетные котлы: их работа, схема

Этот вид оборудования работает на пеллетах, то есть гранулированной древесине.

Преимущества:

  • Небольшой объем продуктов горения (сажи и золы).
  • Пеллеты подкидываются автоматически из бункера.
  • Автоматика полностью контролирует работу оборудования.

К недостаткам относятся:

  • Энергозависимость.
  • Работа исключительно на пеллетах, что в свою очередь довольно дорого.

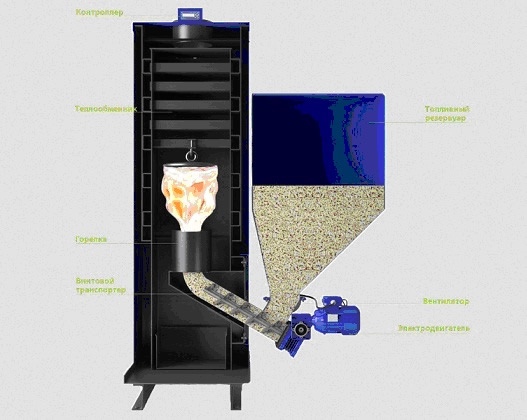

Устройство и принцип работы такого котла показаны на рисунке ниже.

В чем состоит принцип работы котла на пеллетах

Показана схема работы пеллетного котла

В соответствии с изображением, становится понятен принцип работы пеллетного котла: топливо подается в автоматическом режиме, сгорая, оно нагревает теплообменник.

Котлы длительного горения

Самый популярный вид отопительного оборудования имеет следующие преимущества:

  • В качестве топлива подходят: дрова, уголь, торф и даже опилки.
  • Закладывать топливо нужно раз в двое суток или реже.
  • Высокий КПД.
  • Экономичный.
  • Простой в обслуживании.

Из недостатков можно только выделить необходимость наличия запаса топлива и периодические чистки от золы и сажи.

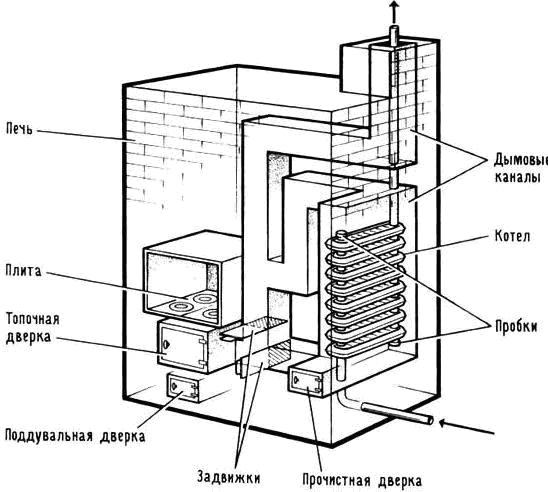

Устройство и принцип работы котла длительного горения показаны на рисунке ниже.

Нюансы работы котла длительного горения

Из чего состоит котел длительного горения

Особенностью горения в данном виде является то, что горит только верхний слой топлива, а не вся кладка.

Достигается этот эффект за счет конструкции: кислород соприкасается только с верхним слоем топлива, поэтому огонь ниже не продвигается. Таким образом, горение происходит длительное время.

Подключение оборудования

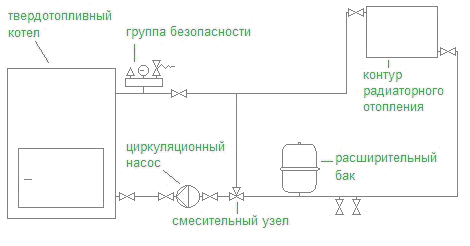

Схема подключения твердотопливного котла отопления выглядит приблизительно так.

Особенности подключения твердотопливного котла

Как подключают такой котел в систему?

Циркуляционный насос может использоваться, если температуры нагрева недостаточно для нормальной циркуляции.

В остальном схема подключения отличается в зависимости от типа и вида котла. Нужно позаботиться о работоспособности всех запорных элементов и подойти к процессу монтажа очень серьёзно.

Тонкости обвязки твердотопливного оборудования

Схема отопления твердотопливным котлом несложная, но некоторые моменты помогут сделать её более надёжной:

  • С помощью воздухоотводчика вы сможете избежать завоздушивания системы.
  • Самотечную циркуляцию лучше применять для отопления небольшого помещения.
  • Обвязка должна быть рассчитана для межсезонных периодов, иначе помещение может перегреваться.
  • Паронит предотвратит протечку на соединениях.
  • Чистый теплоноситель позволит системе долго функционировать без ремонта.

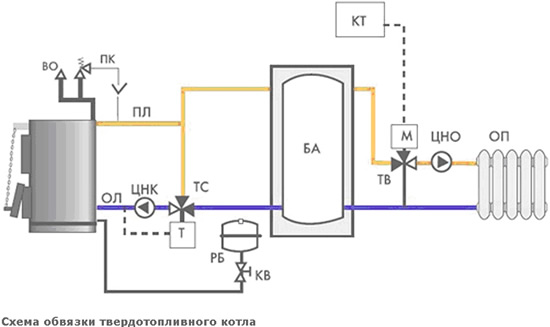

Обвязка твердотопливного котла отопления в схеме может быть представлена и таким образом.

Схема обвязки твердотопливного котла

Схема обвязки оборудования
