Ручной балансировочный клапан: его назначение, принцип работы

Балансировочный клапан – это конструкция, предназначенная для регулировки проходимого теплоносителя. Потребление жидкости изменяется в зависимости от давления. Чем оно выше, тем больше жидкости потребляется.

Устанавливаются приборы на стояках, коллекторах и тепловых пунктах. Баланс системы обеспечивает беспрерывную работу.

Устройства подразделяются на два вида:

• Ручной (статический) — применяется как диафрагма. Используют в конструкциях, где нет машинального устройства или регулятор не разрешает ограничить расходование ресурса. Они являются конструкциями вентильного типа.
• Автоматические (динамические) поддерживают потребление в стояках и давление.

Подробно о ручном оборудовании

Ручной балансировочный клапан предназначен для использования в трубопроводе, он обеспечивает расчетное распределение воды. Он позволяет регулировать пропускную способность и защищает от несанкционированного изменения настроек.

Также он перекрывает поток жидкости по трубопроводу. Это обеспечивает стабильную работу и предотвращает порыв труб, поломку обогревательных элементов и насосов.

Ручной запорно-балансировочный клапан может перекрывать систему. Некоторые ручные клапаны устанавливаются в паре с запорными. С их помощью производят гидравлическую балансировку, а также отключают отдельные ее элементы. Устанавливаются такие клапаны лишь на некоторые системы.

Конструкция представляет собой устройство вентильного типа. Шпиндель перемещается с помощью рукоятки. На ней есть шкала с количеством оборотов, начиная от закрытого положения. Для предотвращения максимального подъема под крышкой используется шток. Его задача не допустить перенастройку. Измерительные устройства подключаются с помощью ниппелей.

Для максимально длительной службы конструкции рекомендуется применять теплоноситель, соответствующий стандартам.

На входе желательно установить сетчатый фильтр для предотвращения засорения. Размер ячейки сетки должен быть не больше 0,5 мм.

Принцип работы ручного балансировочного клапана следующий. При возрастании давления в системе детали меняют проходное значение. После изменения сопротивления давление нормализируется.

Преимущества такого устройства:

• легкая настройка и ее блокировка;
• удобная цифровая шкала на рукоятке;
• внутренний дренажный кран для двустороннего слива;
• возможность открытия и закрытия с помощью шестигранного ключа;
• в некоторых моделях рукоятка снимается в стесненных условиях.

Важно: рукоятку снимают при разблокированных настройках. Для этого нужно выставить настройку 0.0.

Как выбрать и установить ручной балансировочный клапан?

Ручной балансировочный клапан по ГОСТу обладает такими техническими характеристиками:

• DN – номинальный диаметр отверстия в патрубках;
• PN – номинальное давление, которое обеспечивает бесперебойную эксплуатацию;
• авторитет —  отвечает за регулирующую способность;
• способность пропуска Kvs  — равняется расходу воды через конструкцию;
• расходное значение;
• логарифмическая расходная характеристика;
• параболическая расходная характеристика.

При выборе балансировочного клапана учитывается диаметр трубопровода. Присоединяется он с помощью патрубки на внутренней резьбе.

Монтаж происходит как в горизонтальном, так и в вертикальном положении. Перед установкой нужно промыть трубопровод.

Необходимо оставлять прямые участки до и после установки прибора. До устройства это расстояние равняется пяти диаметрам трубы, после – двум. Если этого не произойдет, погрешность составит до 20%.

Ручной балансировочный клапан бывает муфтовый и фланцевый.

В первой случае, он крепится с помощью внутренней резьбы к арматуре. Во втором — с помощью болтов.

Чтобы настроить конструкцию на необходимую пропускную способность поднимите шпиндель на необходимую высоту. Верхнее значение фиксируется с помощью заворачивания штока-ограничителя до упора. Крышка гнезда штока может быть опломбирована с целью ограничить несанкционированные изменения настроек.

Настройка конструкции на определенный расход происходит с помощью вращения рукоятки. Перед перекрытием заблокируйте настройку, нажатием на рукоятку. При повороте рукоятки на 90˚ происходит перекрытие потока.

Схемы установки ручного сбалансированного клапана

Можно выделить следующие:

• Для наружных сетей используют дроссельные сети. С их помощью ограничивают напор и перерасход теплоносителя. Нельзя использовать ручной клапан, если в теплосетях установлены устройства, регулирующие подачу теплоносителя, в зависимости от потребности в тепле.
• Разветвленные системы охлаждения, отопления и водоснабжения с помощью этих устройств решают проблему избытка напора.

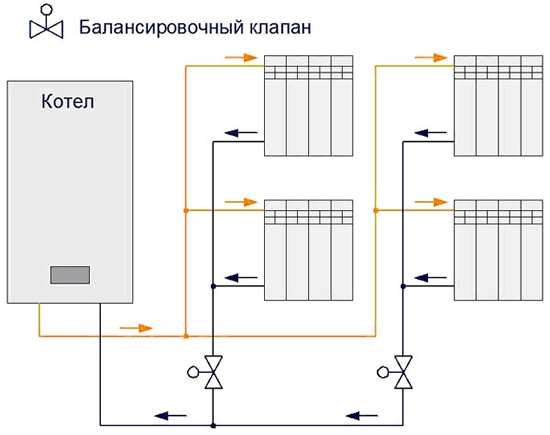

Схема работы балансировочного клапана приведена ниже.

Схема правильного включения оборудования

При разветвлении часто бывает, что идет перерасход жидкости в одном направлении. В противовес, в другом — маленький расход.

Чтобы выровнять давление, устанавливается специально это устройство. В результате — везде имеется средний расход. Устройство не используют при маленьком контуре схемы.
