Планирование отопительной системы – сложный процесс, который требует учитывать значительное количество деталей. Одним из важных этапов составления плана отопления является определение наиболее подходящего типа разводки. Ведь от того, как именно расположен трубопровод отопления в доме, зависит качество обогрева.
По сути, само понятие разводка труб отопления – означает расположение труб. При этом критериев, по которым определяется тип разводки, существует несколько.
Вот основные из них:
Каждый из указанных типов имеет собственные особенности, достоинства и недостатки. Рассмотрим детальнее каждый вид.
Пример однотрубной системы
Именно с определения того, какой будет ваша отопительная система: с однотрубной или двухтрубной разводкой, и начинается планирование отопления в доме.
Однотрубная предполагает использование только одного контура для подачи и отвода теплоносителя. То есть, от отопительного котла к батарее идет всего одна труба, по которой движется теплоноситель.
Попадая в радиатор, горячая вода (или антифриз) понимаются вверх. В то же время остывший теплоноситель опускается вниз и отводится в ту же трубу.
Достоинством систем такого типа является простота реализации. Кроме того, они требуют незначительного количества материала. Но проблема в том, что, поскольку батареи в такой системе подключаются последовательно, существует значительная разница в качестве обогрева первого и последнего отопительного прибора цепи.
Вместе с тем, минимизировать такую разницу можно, используя циркуляционный насос. В таком случае перемещение теплоносителя будет достаточно быстрым. Соответственно, разница температур окажется минимальной.
Еще один минус однотрубной системы – отсутствие возможности регулирования уровня нагрева каждого отдельного отопительного прибора.

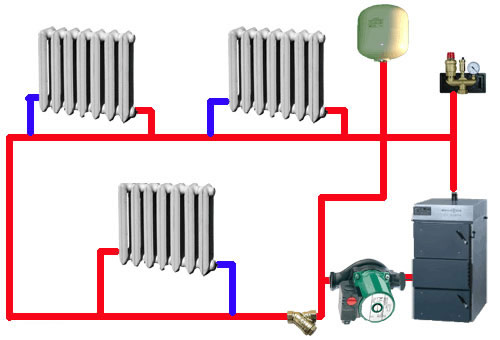

Реализация двухтрубной системы
Двухтрубная система предполагает наличие двух отдельных контуров: подачи и отвода теплоносителя. Такая система, несмотря на то, что является более затратной (из-за значительного количества используемых материалов), одновременно считается и более экономичной.
Дело в том, что на радиаторах можно устанавливать регулятор нагрева, а это позволяет не только создать наиболее комфортную температуру в каждом отдельном помещении, но и снизить расход топлива.
Верхняя разводка отопительной системы предполагает вертикальную магистраль, поднимающуюся от котла. В верхней ее части – расширительный бак. От магистрали идет контур, который по вертикальным стоякам и подает теплоноситель к батареям. Чаще всего верхний контур расположен на чердачном помещении.
Такая схема имеет несколько весомых недостатков:
Нижняя разводка предполагает несколько иное размещение основного контура. Он проходит над уровнем пола в каждом помещении.
Схематически нижнюю и верхнюю разводку можно отобразить так.
Схема верхней разводки
Пример нижней разводки
Достоинствами схемы нижней разводки является простота монтажа и экономичность: нагретая вода из котла в радиаторы попадает быстрее, что делает теплопотерю минимальной. Кроме того, для создания такой системы требуется значительно меньше материалов.
Важно: разводка труб отопления – важный момент создания отопительной системы. При ее проектировании правильнее всего обратиться к специалистам, которые смогут определить, какой именно тип больше всего подходит для вашего дома.
Существует несколько типов разводки, которые классифицируются по принципу расположения трубопровода в помещении.
Сюда можно отнести:
Первые два типа никак не влияют на уровень температуры теплоносителя. Но это нельзя казать относительно разводки трубопровода в полу. По сути, трубы окружены холодным бетоном – а это может отрицательно сказаться на температуре теплоносителя. Но, как правило, разница незначительная. Вместе с тем, расположение трубопровода ниже уровня пола обеспечивает наибольшую визуальную привлекательность помещения – трубы не портят интерьер.
Важно: не следует путать плинтусную разводку и плинтусное отопление. Разводка предполагает расположение труб, а отопление – использование специальных небольших радиаторов.
В настоящее время существуют различные варианты разводки труб отопления. Какая из схем идеально подойдет вашему дому, может определить лишь специалист.
Именно поэтому не следует экономить, пытаясь самостоятельно спланировать отопление. Только профессионал может учесть все необходимое и сделать ваш дом максимально комфортным и теплым.
