Подключение котла к системе отопления – технология и оборудование

В данной теме невозможно предоставить универсальные инструкции подключения котлов, так как каждый из них имеет свои конструктивные особенности. Мы рассмотрим тонкости подключения разных видов котлов.

Установка и подключение газового котла

Подключение котла к системе отопления требует хорошего изучения инструкции.

Сам процесс можно разделить на четыре стадии:

1. Установка оборудования.
2. Подсоединение контура отопления.
3. Подключение отопительной системы.
4. Подсоединение к газопроводу.

На каждой стадии есть свои тонкости, о них поговорим подробнее.

Установка газового котла

При установке газового котла важно уделить внимание выбору места. Оно должно быть не только удобным для вас, но также оно должно отвечать требованиям безопасности.

Ключевыми моментами для выбора являются:

• Проветриваемое помещение с оконным проемом или, по крайней мере, форточкой.
• Рядом с котлом не должны находиться приборы (в том числе газовый счетчик).
• Требуется вытяжная труба для котла отопления или нет, зависит от типа камеры сгорания. При закрытом типе обособленный дымоход не понадобится, он требуется при открытом типе камеры сгорания.

Подключение контура отопления

На этапе подключения контура необходимо позаботиться об установке фильтра грубой очистки. Циркулирующая вода не отличается чистотой, а попавший в котел мусор может вывести агрегат из строя.

Совет: трубы обратки и подачи воды стоит оснастить отсекающими кранами. Такой подход поможет качественно произвести ремонт, если он понадобится. К тому же, перекрытие кранов поможет избежать завоздушивания.

Процесс подключения контура различается, он зависит от количества котнуторв.

Приведем примеры схем.

Разница в подключении одно- и двухконтурного котлов (клик — для увеличения)

Из картинки видно, как происходит движение воды. Из этого можно примерно понять, как выглядит подключение отопления к котлу. Для наглядности в реальных условиях ниже картинка двухконтурного котла.

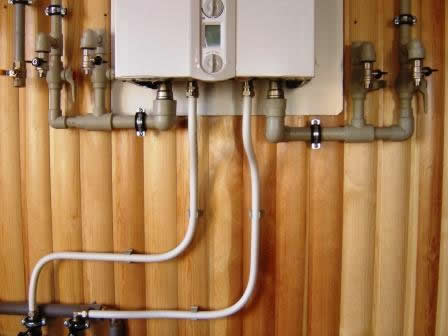

Крепление двухконтурного котла на стене

Подсоединение к системе подачи газа

Опять же, подробно изучив инструкцию к вашему оборудованию, вы сможете соединить штуцер и отвод газовой трубы, оснащенной краном. Главное в этом деле обеспечить абсолютную герметичность с помощью пакли или краски.

Для подсоединения запрещается использовать резиновые шланги, так как со временем она перестает быть плотной, пересыхает и трескается. Поэтому выбирайте стальные гофрированные шланги.  Обязательно нужно использовать прокладки.

Когда подключение газового котла к системе отопления позади, нужно провести его запуск. Делать это нужно в присутствии специалистов-газовщиков. Они проверят систему и могут указать на недочеты.

Установка и подключение электрического котла

По сравнению с газовым, электрический котел более прост в монтаже и подключении.

Но и они бывают разные:

1. Напольные или навесные.
2. ТЭНовые, резистивные и электродные по характеру работы.
3. Разные по мощности и комплектации.

Эти критерии влияют на процесс установки. Главным преимуществом такого агрегата является отсутствие продуктов отхода и ему не понадобится установка трубы к котлу отопления. Но, если есть проблемы с подачей электроэнергии, то понадобится стабилизатор, дополнительный источник или генератор.

Важные детали в установке и подключении

Помните, что от мощности электрокотла зависит схема подключения. При мощности не более 3,5 кВт агрегат можно подсоединить к обычной розетке. Котлы 3,5 – 7 кВт подключают к щитку отдельным кабелем, а при мощности более 7 кВт оборудование требует питание от 380 вольт. Обязательным является заземление котла.

Подключать нужно с помощью медной проводки с сечением, которое указано в документах к оборудованию. Внешние электрические соединения должны быть оформлены в выводах для кабелей.

Приведем самую простую и надежную схему подключения.

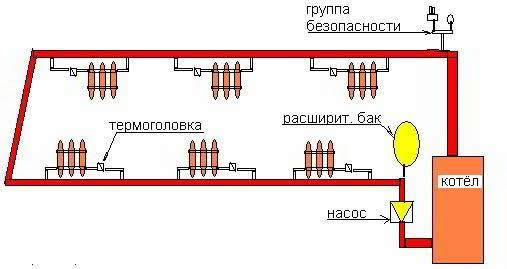

Подключение электрического котла — схема работы

Подключение двух котлов одновременно

Одним из вариантов может быть работа двух котлов.

Такой режим подходит по следующим причинам:

1. Вы сделали к дому пристройку, и мощности котла не хватает для её обогрева.
2. Для удобства в поддержании температуры. Пример: вы пользуетесь твердотопливным котлом. Как правило, он требует постоянного подкладывания дров. Особенно это неудобно делать ночью. Тогда в помощь устанавливают дополнительно электрический или газовый котел. Когда в основном устройстве температура начнет падать включится дополнительный агрегат. С утра вы подбросите дрова, и система опять будет работать в обычном режиме.

Подключение двух котлов в системе отопления можно осуществить двумя способами:

1. Параллельно (площадь при этом как бы делится на две равные части).
2. Поочередно (один котел является основным, второй – дополнительным).

Примечание. При параллельной конструкции обязательным условием является наличие контроллера.

Основные ошибки

Чаще всего ошибаются с мощностью устройства. Рассчитывают по формуле 1 кВт на 10 м², но специалисты советуют добавлять к этому показателю еще 20%. Помимо этого нужно учитывать, что котел не должен работать в полную мощность, а на 75%. Тогда оборудование не будет быстро изнашиваться.

Случаются ошибки в соответствии котла системе отопления. В инструкции указывается для закрытой или открытой системы предназначается оборудование. Если подключить устройство не того типа, последствия могут быть довольно страшными: вплоть до разрыва труб.

Заключение

Процесс монтажа и подключения является посильным обычному человеку. Но при отсутствии каких-либо навыков, лучше обратиться за помощью к специалисту. Если разобраться с тем, какая понадобится труба для котла отопления, сможет каждый, то рассчитать мощность можно с погрешностью.

Современные котлы оснащены датчиками и контроллерами, поэтому процесс обогрева помещения стал более простым и удобным. Теперь нет необходимости самостоятельно следить за всеми показателями, с этим справляется автоматика.
