Обозначение канализационных колодцев на местности – что показывают цифры, буквы и цвет?

Во время строительства канализационных колодцев работники коммунальных служб пытаются оставить определенную информацию о них на стенах или с помощью специальных табличек.

Надписи можно увидеть почти на каждом доме. Они стали такими обычными, что их никто не замечает.  Обозначение канализационных колодцев на местности имеет несколько вариантов.

Пример обозначения на фасаде здания

Обозначения канализационных колодцев производиться на стенах или специальных табличках. Маркировка делается для того, чтобы коммунальные службы смогли беспрепятственно отыскать люк при любых погодных условиях.

Маркировка безопасности

Обозначение канализационных колодцев на табличках имеет свои особенности. Цвет указателя сигнализирует о типах опасности емкости.

Самыми безопасными считаются синие и белые фоны надписей. Они показывают, что канализация и водопровод находятся совсем рядом.

Красные таблички обозначают опасные устройства. Кроме того, пожарные гидранты указываются также на красных пластинах. По стандартам цифры на светлых табличках должны наноситься черным цветом. Оттенок букв значения не имеет. Верхние цифры показывают расстояние от стены по оси назад. Нижние цифры обозначают расстояние смещения люка от главной оси.

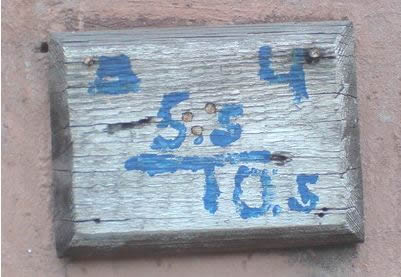

Расшифровку смотрите ниже

Если расшифровать картинку выше, то можно понять, что от стены необходимо отойти на 5,5 метров и тут же повернуть направо на 0,5 метра. Расстояние до люка обозначается цифрами возле буквы «Т».

На стенах можно встретить таблички зеленого цвета. Они обозначают газопроводные люки или «кОверы». Цифры на указатели указываются в сантиметрах.

Рассмотрим буквенные обозначения канализационных колодцев

Виды канализационных колодцев на табличках имеют определенные сокращения:

1. линейный колодец – «КЛ»;
2. смотровой – «С»;
3. накопительный – «КН»;
4. дождеприемный колодец – «Д»;
5. поворотный колодец – «КП»;
6. контрольный – «К»;
7. типовой перепадной – «ТПК»;
8. шахта – «Ш»;
9. буровая скважина – «БС»;
10. кабельный смотровой колодец – «КСК».

Кроме того, на табличках и люках существуют буквенные обозначения, которые описывают вид канализации. Буква «В» означает водопровод, «К» указывает на канализацию, а «Д» обозначает люк от дождевой канализации.

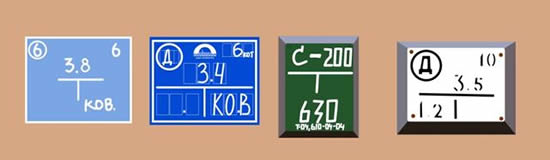

Примеры других маркировок

Обозначение канализационных колодцев на местности является очень полезной и необходимой мерой. Она позволяет при любом случае быстро найти канализационный люк.

К сожалению, таблички часто закрашивают владельцы домов, что препятствует качественной работе коммунальных служб. Не делайте этого.
