Монтаж светодиодной ленты – пошаговый мануал

Светодиодная лента, в качестве декоративного элемента и потолочного освещения, набирает популярности. Светодиодная лента представляет собой полоску, толщина которой составляет пару миллиметров с расположенными на ней светодиодами. Доступность светодиодной подсветки широким слоям населения делает цену монтажа светодиодной ленты приемлемой для любого кошелька. Наличие светодиодной подсветки в интерьере вносит разнообразие и новые краски в ваш интерьер.

Светодиодная лента

Скруток ленты

Светодиодные ленты, как правило, устанавливаются за потолочным плинтусом, в коробе на потолке,  натяжными и подвесными потолками. Монтаж светодиодной ленты можно осуществить своими руками, не обращаясь к специалистам.

Монтаж светодиодной ленты общие правила:

  1. Выбор места, которое нуждается в подсветке. Это необходимо для того, чтоб определить нужную длину ленты. Светодиодные ленты продаются в бобинах по 5 метров.
  2. Лента должна иметь цельный вид и не иметь повреждений.
  3. При монтаже светодиодной ленты важно правильно подключить полярность. Современным лентам не страшно неправильное подключение полярности, но лучше семь раз проверить, чем один раз испортить ленту безвозвратно.
  4. При использовании ленты, длиннее 5 метров, лучше использовать параллельное подключение – во избежание неравномерной нагрузки и затуханию электрического сигнала.
  5. Выбранный блок питания должен покрывать полную нагрузку ленты и иметь запас в 20% от ее мощности.
  6. При монтаже светодиодной ленты на токопроводящую поверхность, нужно сделать электроизоляцию между лентой и поверхностью.
  7. Соблюдать меры предосторожности при работе с электроприборами.

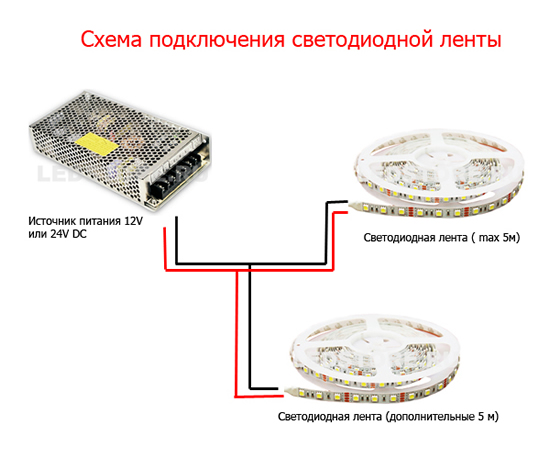

    Схема подключения светодиодной ленты

    Схема подключения через источник 12V/24V

Выбираем блок питания

К выбору блока питания светодиодной ленты нужно отнестись серьезно. Нужно рассчитать мощность ленты, плюс 20%. Это делается путем умножения мощности одного метра ленты на ее общий метраж. Мощность одного метра ленты можно посмотреть в паспортных данных (для каждого вида лент своя мощность).

Пример. Вам необходимо рассчитать мощность ленты длиной в 8 м и 8 Вт/м.

Потребляемая мощность ленты = 8 м х 8 Вт/м = 64 Вт + 20% = 72 Вт

Необходимая мощность блока питания составляет 72 Вт.

После выбора блока питания можно приступать к монтажу.

Пошаговая инструкция по монтажу

  1. Поверхность, отведенная под монтаж ленты, должна тщательно вымыться и обезжириться (можно использовать спирт). Монтировать ленту нужно на ровную поверхность без выемок и разрывов. При необходимости поверхность нужно заизолировать (в случае если поверхность токопроводящая).
  2. Не допускаются резкие переломы ленты. Минимальный радиус загиба составляет 2 см. Лента не должна иметь повреждений.
  3. При необходимости разрезания ленты, делать это в обозначенных местах ножницами или ножом в месте спайки ленты.
  4. В случае соединения двух лент или присоединения контактов, ленту можно паять. Современные светодиодные ленты, обычно, продаются с припаянными контактами. Важно! При спайке ленты использовать паяльник с максимальной температурой нагрева 250 °С, длительность одной пайки не должна превышать 10 секунд.
  5. Подключение светодиодной ленты к блоку питания или контролеру и блоку питания. Подключение к контролеру необходимо, если вы устанавливаете полноцветную светодиодную ленту.
  6. При подключении ленты более 5 метров нужно использовать параллельное соединение, путем удлинения проводов за счет удлинителя и их параллельного подсоединения к контролеру или блоку питания.
  7. Монтаж светодиодной ленты на потолке можно осуществить при помощи двухстороннего скотча или при помощи клейкой основы, на самой ленте. Светодиодную ленту приклеивают к потолку, удалив защитный слой, плотно прижимая ее на несколько секунд. Светодиодная лента крепится под навесной потолок или выступ плинтуса так, чтоб ее не было видно снизу.

Монтаж светодиодной ленты

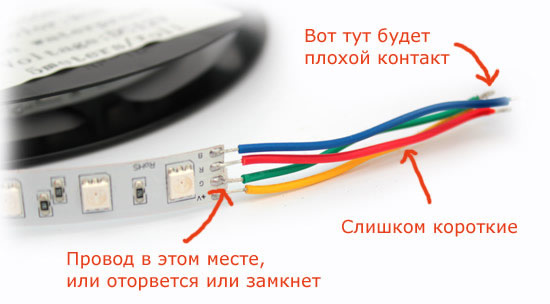

Возможные ошибки при подключении. Будьте внимательны!

Как подключить контролер и блока питания к светодиодной ленте?

Для подключения полноцветной светодиодной ленты к контролеру используются припаянные контакты (R, G, B, V+). Эти провода, с соответствующей маркировкой, подсоединяются к соответствующим выходам контролера. При параллельном подключении используются удлинители проводов с диаметром сечения не меньше 0,5 мм квадратных. Потом контролер подсоединяется к блоку питания с соблюдением соответствующей полярности.

Для подключения блока питания к светодиодной ленте нужно припаять контакты, соединяющие блок питания и ленту. При этом нужно учитывать полярность соединения, то есть плюс подключать к плюсу, минус – к минусу. В основном, блоки питания и ленты имеют маркировку.

Совет. Если маркировка отсутствует, нужно позвонить мультиметром. В случае его отсутствия, методом подбора. Современным лентам, даже дешевым подделкам, не должна быть страшна неверная полярность.

Далее блок питания подключается к сети и монтаж подсветки потолка светодиодной лентой закончен.

Стоимость монтажа светодиодной ленты является приемлемой. Если вы не чувствуете уверенности, что не справитесь с монтажом самостоятельно – то можно обратиться к профессиональным электромонтерам, которые установят светодиодную подсветку быстро, качественно, с соблюдением всех правил безопасности.
